    Рейка водомерная стационарная морская ГМ-3Н

    Средство измерения сертифицировано.

    Маркировка рейки ГМ-3Н-2 где 2(4, 6, 8, 10, 12) длина в метрах.

    Межповерочный интервал – 5 лет.

    !!!ИЗДЕЛИЕ НЕ ЯВЛЯЕТСЯ ИЗМЕРИТЕЛЕМ ГЛУБИНЫ ВОДНОГО ОБЪЕКТА!!!

    Заказать





      [recaptcha size:compact]

      +7 (863) 293-02-00 - Заказать по телефону

      Рейки используются в наблюдательных системах МЧС и Росгидромета на гидрологических постах, устьевых и морских гидрологических станциях, а также на волновых измерительных станциях.

      Рейка морская водомерная ГМ-3Н предназначена для измерения уровневого режима прибрежной зоны океанов, морей и морских устьев рек, озёр, водохранилищ, водоёмов и рек.

      Изготавливается по ТУ 4312-002-55536779-2019 из листовой нержавеющей стали.

      Определение уровня воды производится прямым измерением по шкале рейки – визуально.

      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

      1. Диапазон измерений уровня воды, м от 0 до 6
      2. Цена деления, мм: 10
      3. Погрешность измерений мм:
      ±5
      4. Габариты, мм: 2x120x6000
      5. Вес кг: 20
      6. Условия эксплуатации температура окружающей среды, °С
      oт -60 до +50
      7. Средний срок службы, лет, не менее 6

      Описание

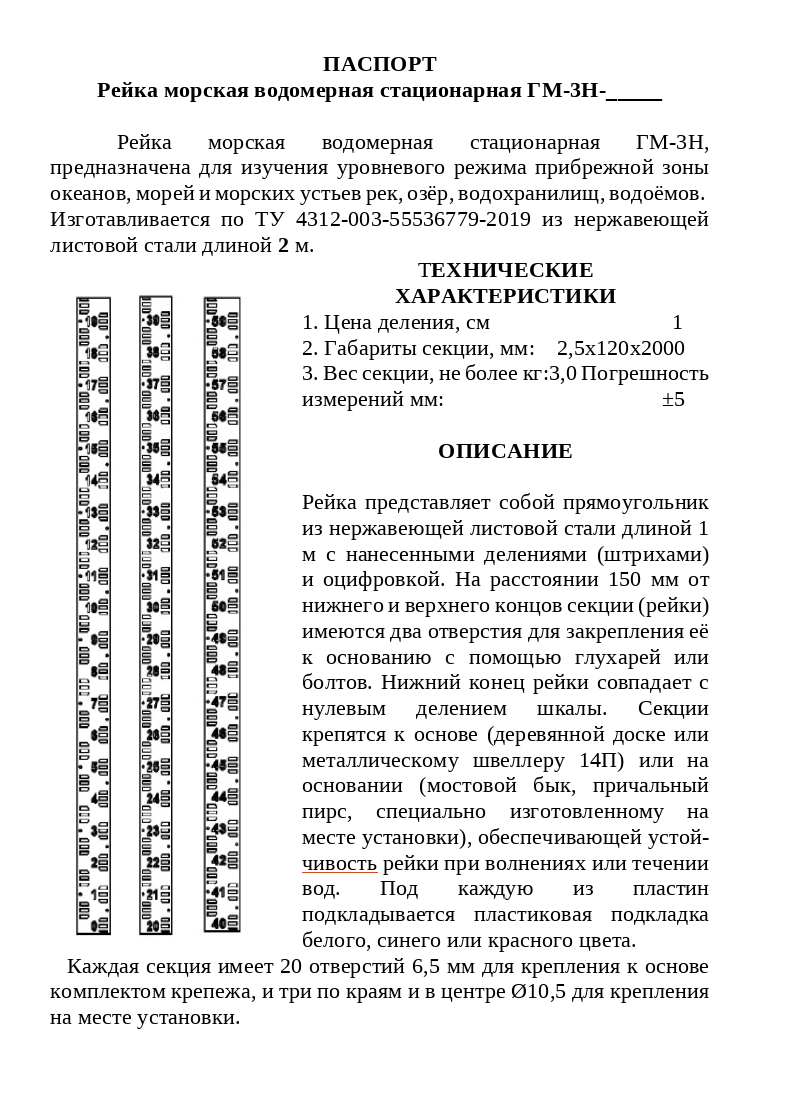

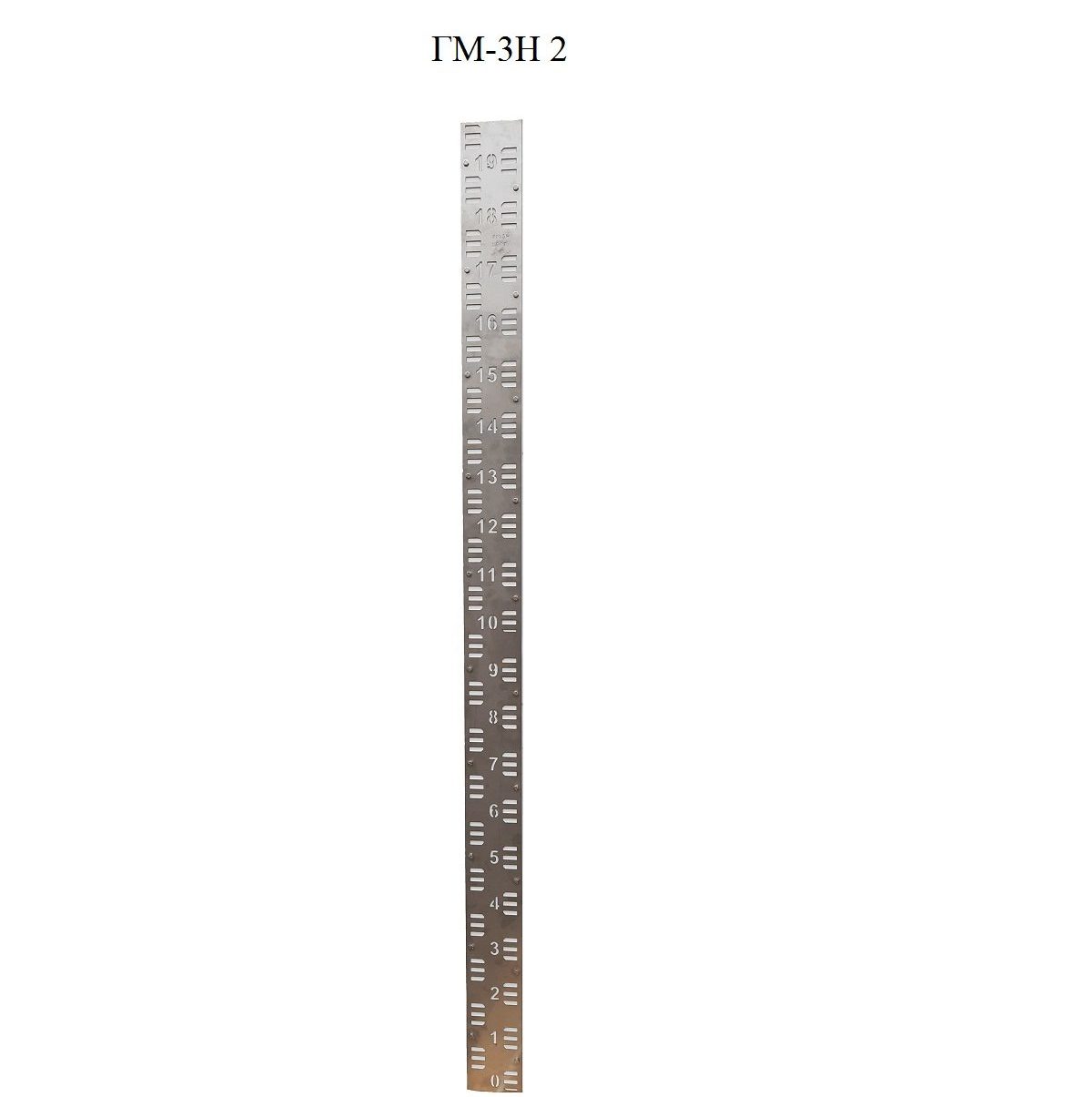

      Рейка ГМ-3Н изготавливается длиной 2, 4, 6 метров (применительно к пределам колебания уровня в пункте ее установки), 8, 10 и 12 метров по специальным заказам и состоит из двухметровых секций с нанесенной шкалой, которая представляет собой сквозные штрихи (прорези) шириной (высотой) 10 мм. Шкала оцифрована через один дециметр.

      Нижний край нижней (первой) секции соответствует отметке НОЛЬ.

      !!!НЕ ЯВЛЯЕТСЯ ИЗМЕРИТЕЛЕМ ГЛУБИНЫ ВОДНОГО ОБЪЕКТА!!!

      В процессе эксплуатации рейки в нижней части может осаждаться наносной грунт, особенно в тех случаях когда отметка НОЛЬ находится под водой. В морских зонах надводные части могут быть завалены грунтом, поэтому, при необходимости, производить уборку грунта, очистку рейки от загрязнения.



      КОМПЛЕКТ ПОСТАВКИ

      Наименование кол. шт.

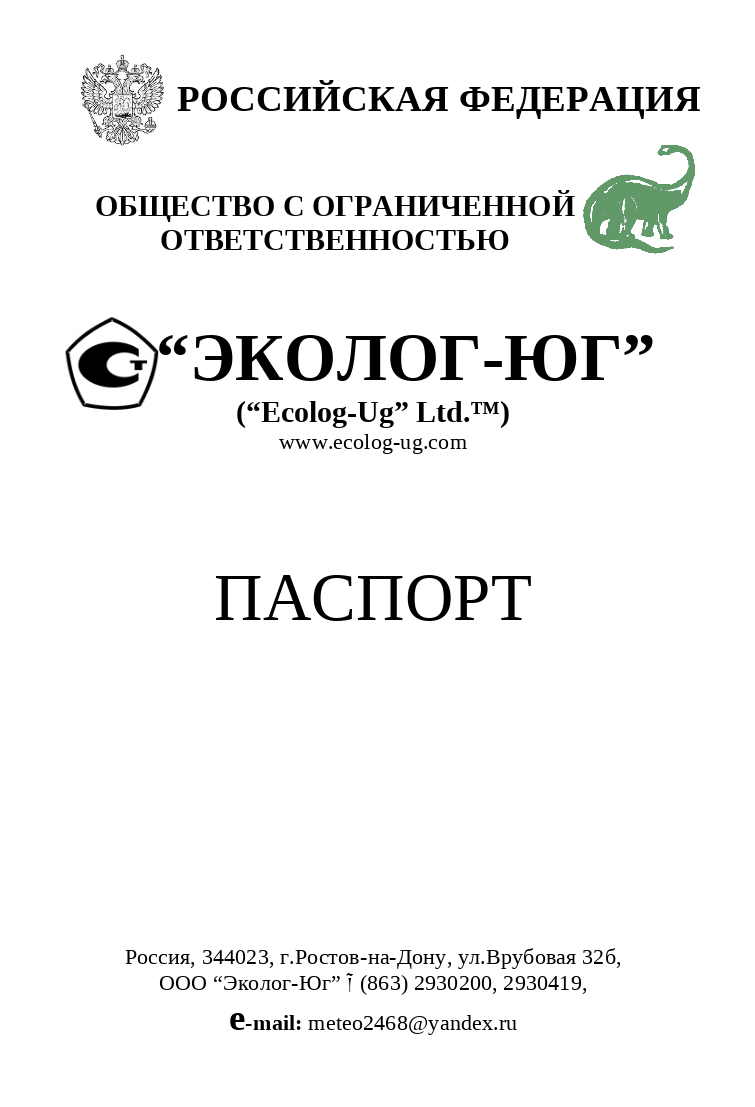

      1. Паспорт 1
      2. Методика поверки 1
      3. Рейка водомерная стационарная ГМ-3Н 1
      4. Крепёжный комплект 1

      Рейка крепится к основанию (деревянной доске или металлическому швеллеру 14П) или на основе (мостовой бык, причальный пирс), обеспечивающей устойчивость рейки при волнениях или течении воды, под каждую из пластин может подкладываться пластиковая подкладка белого, синего или красного цвета.

      Могут использоваться и другие цвета (зелёный, оранжевый), для разделения метровых (двухметровых) уровней или зон опасных и особо опасных явлений. Способы и средства крепления оговариваются с заказчиком.

      По окончанию монтажа вписать в паспорт диапазон измерения, то есть минимальный уровень выше отметки ноль, который всегда находится ниже уровня воды.

      Гарантии изготовителя

      Изготовитель гарантирует надежную эксплуатацию рейки водомерной стационарной ГМ-3Н в течение 2 лет, при условии соблюдения правил эксплуатации, хранения и транспортировки.

      ПОВЕРКА

      Рейка водомерная ГМ-3Н является средством измерения и поставляется с первичной поверкой. Поверка осуществляется по методике поверки «Рейки водомерные ГМ-3У, ГМ-3Н, ГМ-3К, М-220, ГР-23-0,2. Методика поверки» РТ-МП-7974-445-2020.
