    Рейка водомерная стационарная морская ГМ-3К

    Маркировка рейки ГМ-3Н1-3 где 3(5, 7, 9, 11) длина в метрах.

    Проходит испытания на предмет утверждения типа СИ

    Межповерочный интервал – 5 лет

    !!!ИЗДЕЛИЕ НЕ ЯВЛЯЕТСЯ ИЗМЕРИТЕЛЕМ ГЛУБИНЫ ВОДНОГО ОБЪЕКТА!!!

    Заказать





      [recaptcha size:compact]

      +7 (863) 293-02-00 - Заказать по телефону

      Рейки используются в наблюдательных системах МЧС и Росгидромета на гидрологических постах, устьевых и морских гидрологических станциях, а также на волновых измерительных станциях.

      Рейка водомерная ГМ-3К предназначена для измерения уровневого режима прибрежной зоны океанов, морей и морских устьев рек, озёр, водохранилищ, водоёмов и рек.

      Изготавливается по ТУ 4312-002-55536779-2019 из листовой нержавеющей стали ГОСТ 8240-97.

      Определение уровня воды производится прямым измерением по шкале рейки – визуально.

      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

      1. Диапазон измерений уровня воды, м от 0 до 5
      2. Цена деления, см: 1
      3. Погрешность измерений мм:
      ±5
      4. Габариты, мм: 2x120x5000
      5. Вес кг: 18
      6. Условия эксплуатации температура окружающей среды, °С oт -60 до +50
      7. Средний срок службы, лет, не менее 6

      Описание

      Рейка ГМ-3Н1 изготавливается длиной 3, 5 метров (применительно к пределам колебания уровня в пункте ее установки), 7, 9 и 11 метров по специальным заказам и состоит из метровых секций, с нанесённой шкалой, которая представляет собой сквозные штрихи (прорези) шириной (высотой) 10 мм. Шкала оцифрована через один дециметр. На всех секциях, верхний и нижний края имеют скосы, а на нижней (первой) только сверху, верхней(последней) только снизу, под углом 45 и -45 градусов от горизонтали соответственно, что при правильной установке позволяет избежать влияния зазора на погрешность измерений при использовании нескольких пластин.

      Нижний край нижней (первой) секции соответствует отметке НОЛЬ.

      !!!НЕ ЯВЛЯЕТСЯ ИЗМЕРИТЕЛЕМ ГЛУБИНЫ ВОДНОГО ОБЪЕКТА!!!

      В процессе эксплуатации рейки в нижней части может осаждаться наносный грунт, особенно в тех случаях когда отметка НОЛЬ находится под водой. В морских зонах надводные части могут быть завалены грунтом, поэтому, при необходимости, производить уборку грунта, очистку рейки от загрязнения.

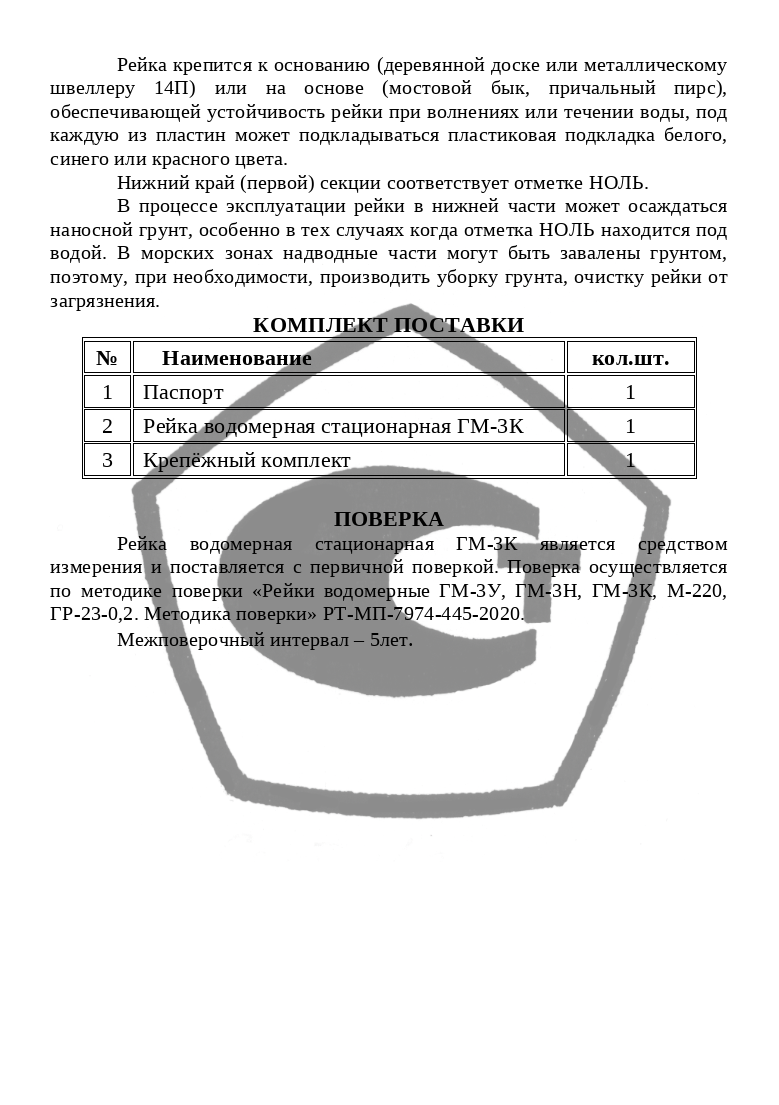

      КОМПЛЕКТ ПОСТАВКИ

      Наименование кол. шт.

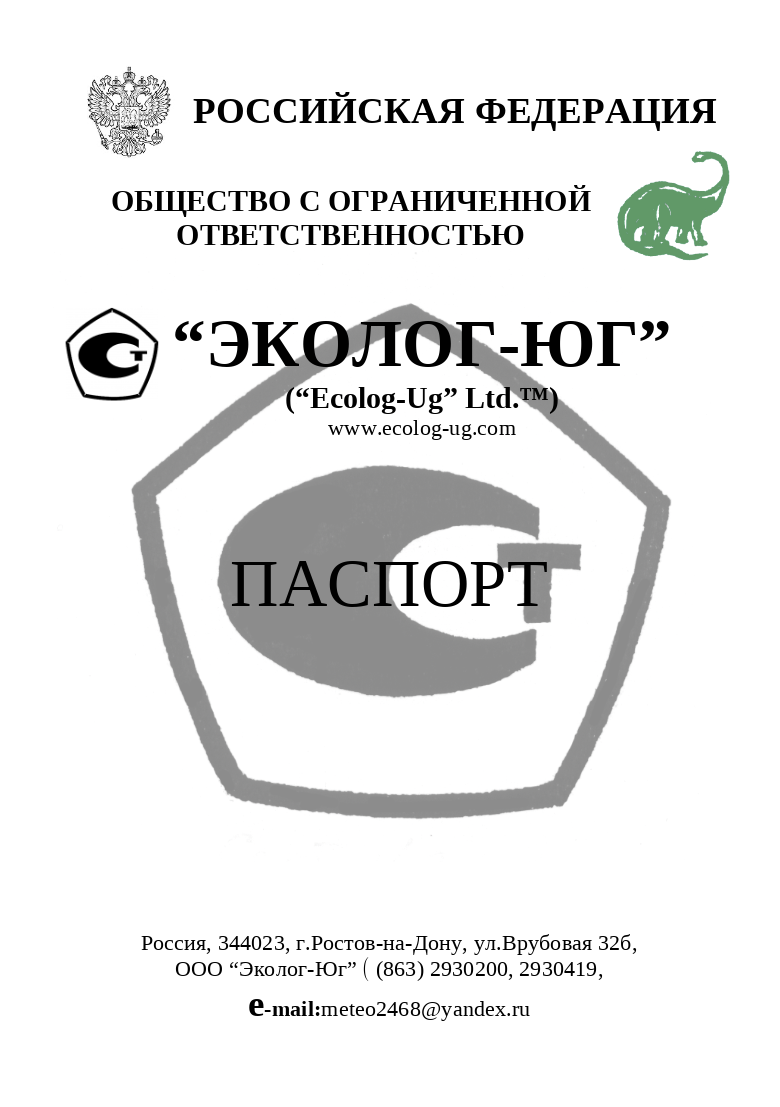

      1. Паспорт 1
      2. Методика поверки 1
      3. Рейка водомерная стационарная ГМ-3К 1
      4. Крепёжный комплект 1

      Рейка крепится к основанию (деревянной доске или металлическому швеллеру 14П) или на основе (мостовой бык, причальный пирс), обеспечивающей устойчивость рейки при волнениях или течении воды, под каждую из пластин может подкладываться пластиковая подкладка белого, синего или красного цвета.

      Могут использоваться и другие цвета (зелёный, оранжевый), для разделения метровых (двухметровых) уровней или зон опасных и особо опасных явлений. Способы и средства крепления оговариваются с заказчиком.

      На всех секциях, верхний и нижний края имеют скосы, а на нижней (первой) только сверху, верхней(последней) только снизу, под углом 45 и -45 градусов от горизонтали соответственно, для устранения влияния зазора на погрешность измерений при использовании трёх и более пластин. При монтаже рейки первая секция привязывается нижним краем к нулевому уровню. Начиная со второй секции перед её креплением, производится замер в соседних дециметрах шкалы через место стыка секций, он должен быть равен номиналу количества делений шкалы.

      Если есть отличие от номинала, то необходимо сметить незакреплённую секцию вдоль линии стыка (45°) вниз для уменьшения значения замера, вверх для увеличения значения.

      По окончанию монтажа вписать в паспорт диапазон измерения, то есть минимальный уровень выше отметки ноль, который всегда находится ниже уровня воды.

      Гарантии изготовителя

      Изготовитель гарантирует надежную эксплуатацию рейки водомерной стационарной ГМ-3К в течение 2 лет, при условии соблюдения правил эксплуатации, хранения и транспортировки.

      ПОВЕРКА

      Рейка водомерная ГМ-3К является средством измерения и поставляется с первичной поверкой. Поверка осуществляется по методике поверки «Рейки водомерные ГМ-3У, ГМ-3Н, ГМ-3К, М-220, ГР-23-0,2. Методика поверки»РТ-МП-7974-445-2020.

      Межповерочный интервал – 5 лет.
