Осадкомер Третьякова О-1
Осадкомер Третьякова О-1 на треноге

Осадкомер Третьякова О-1

Государственный регистрационный номер 60193-15. Свидетельство об утверждении типа RU.C.27.001.A №58242 срок действия до 19.03.2020 г. Осадкомер предназначен для замены старых О-1, для установки на новом месте необходимы подставка и лесенка.

Заказать





[recaptcha size:compact]

+7 (863) 293-02-00 - Заказать по телефону

    Осадкомер Третьякова 0-1 предназначен для сбора и последующего измерения количества выпавших твердых и жидких осадков.

       Изготавливается по ТУ-4311-002-55536779-2005.

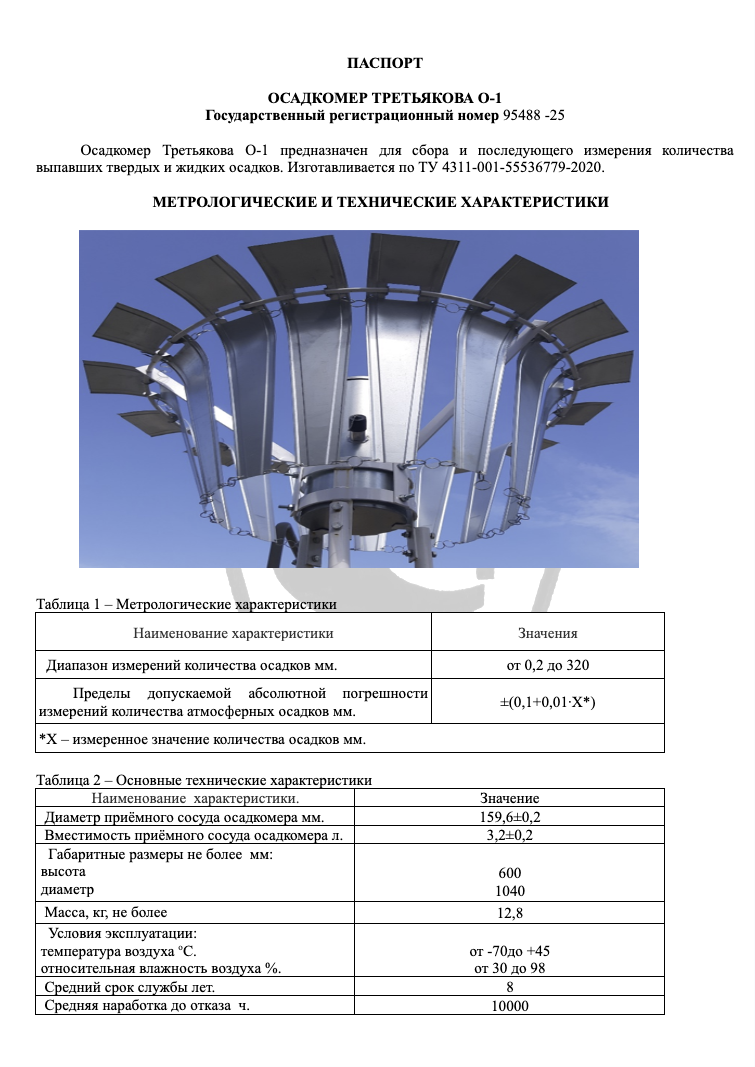

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  1. Площадь измерительного стакана  см2………………………………….. 200
  2. Число делений на стакане……………………………………………………….100
  3. Цена деления на измерительном стакане мм……………………………0,1
  4. Габариты, диаметр мм……………………………………………………….1040х600
  5. Вес, кг нетто……………………………………………………………………………..12,8                                   брутто/объём м3 ……………………………………………………………………20,4/0,13

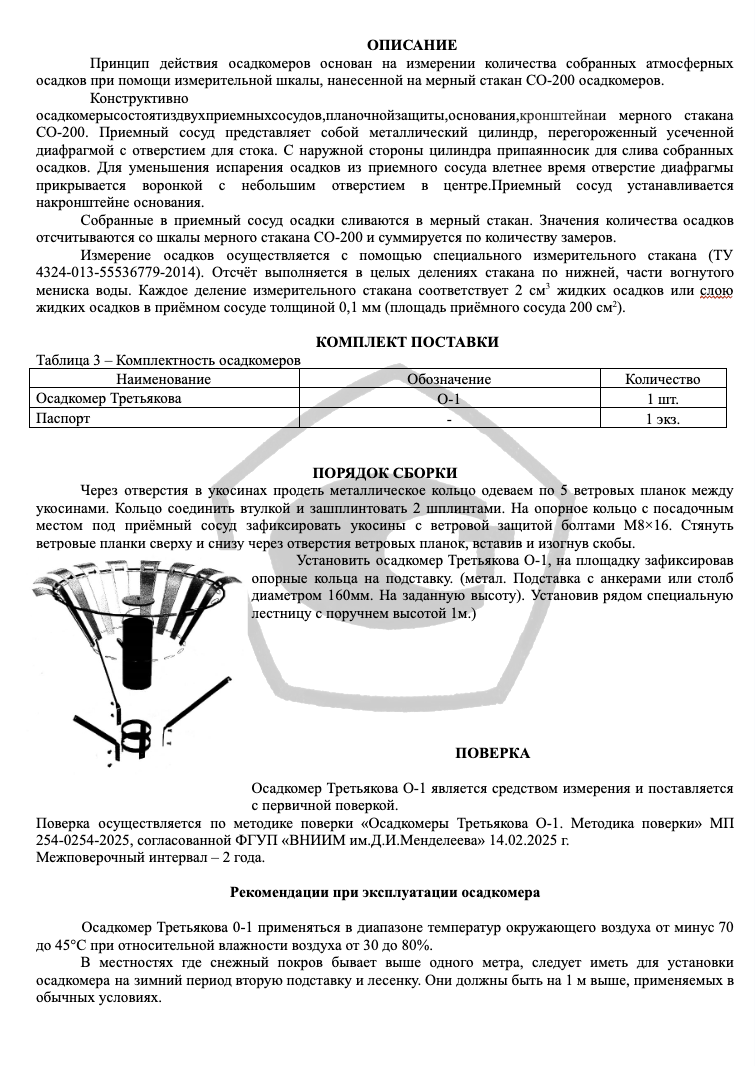

ОПИСАНИЕ

     Осадкомер Третьякова состоит из приёмного сосуда, планочной защиты и тагана. Приёмный сосуд представляет собой ведро цилиндрической формы, перегороженное обрезанной диафрагмой с отверстием для стока. С внешней стороны ведра припаян носик для слива скопленных осадков. Для уменьшения испарения осадков из приёмного сосуда в летнее время отверстие диафрагмы прикрывается воронкой с маленьким отверстием в центре. Защита осадкомера состоит из 15 изогнутых по специальному шаблону пластин, которые имеют форму равнобедренных трапеций. Верхние концы пластин отогнуты во внешнюю сторону и находятся в одной горизонтальной плоскости с верхним врезом приёмного сосуда. Пластины имеют вырубки с ушками, через которые проходит кольцо защиты. Кольцо при помощи укосин крепится к опорному кольцу. Для измерения осадков в комплект поставки входит измерительный стакан.

     Измерение осадков осуществляется с помощью специального измерительного стакана (ТУ 4324-013-55536779-2014). Отсчёт выполняется в целых делениях стакана по нижней, части вогнутого мениска воды. Каждое деление измерительного стакана соответствует 2 см3 жидких осадков или слою жидких осадков в приёмном сосуде толщиной 0,1 мм.

Наименование кол. шт.

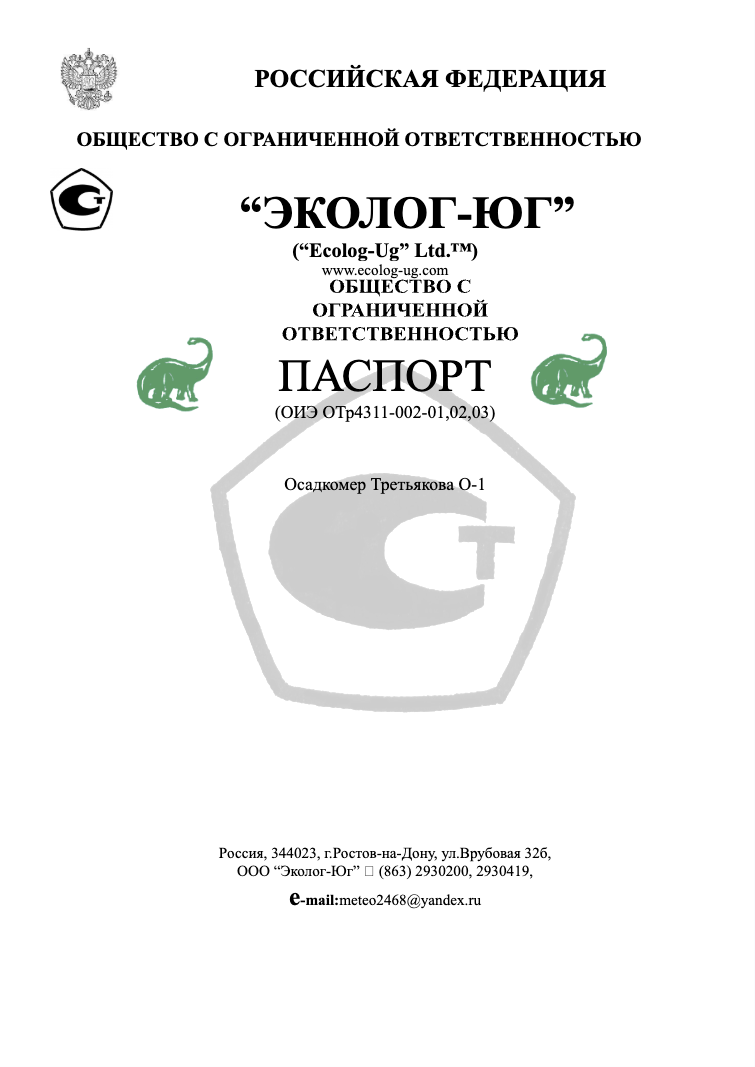

Паспорт
1 Опорное кольцо (таган) ОТ.О-1.010 1
2 Укосины (стойка)  ОТ.О-1.502 3
3 Болт М8×16 6
4 Лепестки ветровой защиты  ОТ.О-1.402 15
5 Соединительное кольцо (ветровой за-щиты) ОТ.О-1.602 1
6 Соединительная втулка  ОТ.О-1.601 1
7 Шплинты 3×50 2
8 Скобы соединительные  ОТ.О-1.608

верхние

нижние



15

15

9 Приемный сосуд (ведро) ОТ.О-1.040 2
10 Крышка на  приемный сосуд  ОТ.О-1.050 1
11 Воронка ОТ.О-1.070 1
12 Мерный стакан СО-200 изготовлен по                                         ТУ 4324-013-55536779-2014 1
13 Упаковочный ящик 0,21х0,78х0,78 м 1

Порядок сборки

     Через отверстия в укосинах(2) продеть металлическое(5) кольцо одеваем по 5 ветровых планок(4) между укосинами. Кольцо соединить втулкой(6) и зашплинтовать 2-мя шплинтами(7). На опорное кольцо(1) с посадочным местом под ведро зафиксировать укосины с ветровой защитой болтами(3) М8×16. Стянуть ветровые планки сверху и снизу через отверстия ветровых планок, вставив и изогнув скобы(8).

Установить осадкомер Третьякова О-1, на площадку зафиксировав опорное кольцо на подставке. (металлическая подставка с анкерами или столб диаметром 160 мм. на заданной высоте). Установить рядом специальную лестницу с поручнем высотой 1 м.

Гарантии изготовителя

      Изготовитель гарантирует надежную эксплуатацию осадкомера в течение 1 года, при условии соблюдения правил эксплуатации, хранения и транспортировки. Средний срок эксплуатации не менее 8-ми лет.

ПОВЕРКА

     Осадкомер Третьякова 0-1 поставляется с первичной поверкой. Поверка осуществляется по методике поверки «Осадкомеры Третьякова О-1. Методика поверки» МП 2551-0135-2014, утвержденной ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» от 12.10.2014 г. Межповерочный интервал – 2 года.

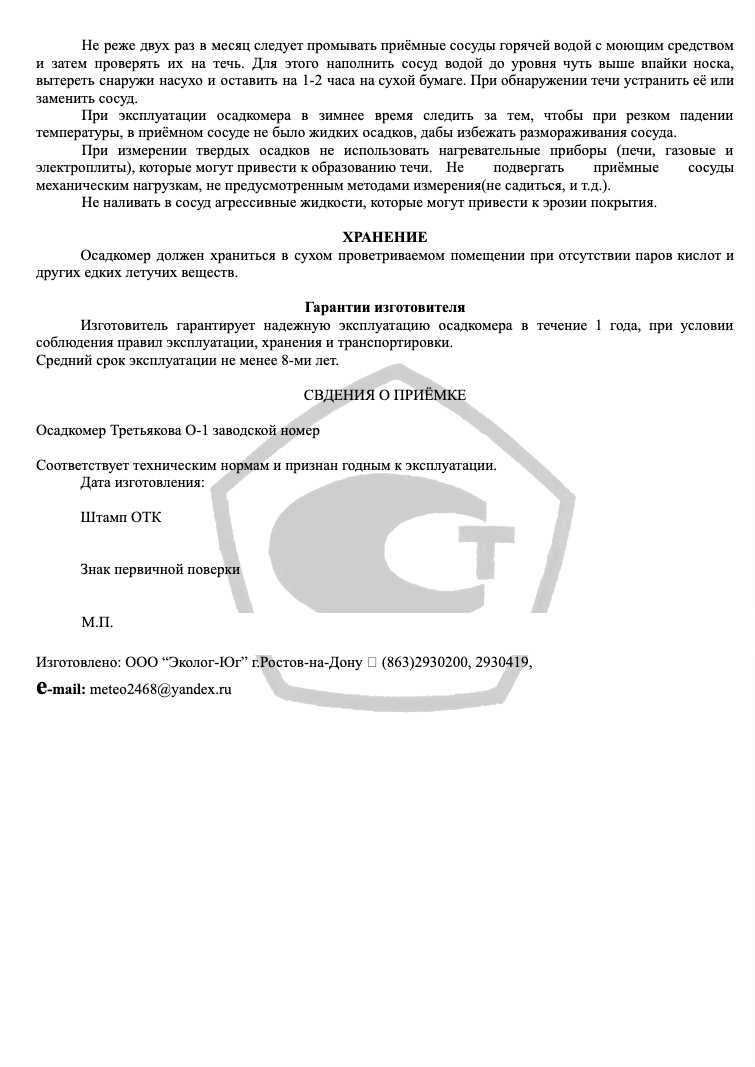

Рекомендации при эксплуатации осадкомера

            В местностях где снежный покров бывает выше одного метра, следует иметь для установки осадкомера на зимний период вторую подставку и лесенку. Они должны быть на 1 м выше, применяемых в обычных условиях.

Не реже двух раз в месяц следует промывать приёмные сосуды горячей водой с моющим средством и затем проверять их на течь. Для этого наполнить сосуд водой до уровня чуть выше впайки носка, вытереть снаружи насухо и оставить на 1-2 часа на сухой бумаге. При обнаружении течи устранить её или заменить сосуд.

При эксплуатации осадкомера в зимнее время следить за тем, чтобы при резком падении температуры, в приёмном сосуде не было жидких осадков, дабы избежать размораживания сосуда.

При измерении твердых осадков не использовать нагревательные приборы (печи, газовые и электроплиты), которые могут привести к образованию течи.
